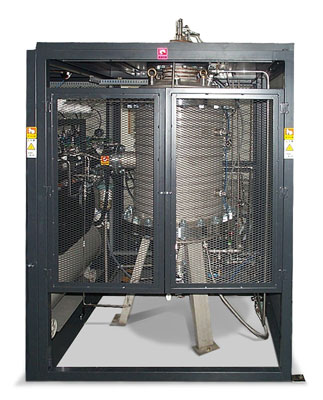

装置概要
本装置は高効率ガスタービン、合金、酸化物の高温水蒸気加圧雰囲気での腐食試験で、環境特性評価と耐久試験を目的としています。
高温電気炉を圧力チャンバー内に収納し、エアコンプレッサーを圧力源として、マスフローコントローラーより一定流量を圧力チャンバーに導入し、水蒸気添加条件下での加圧熱処理を可能としました。
| 装置仕様 | |||
| 加熱室寸法 | φ140×H500mm | ||
| 炉口寸法 | φ115mm | ||
| 定格容量 | 炉体 | 1zone | 1φ 42A 5.05kW |
| 2zone | 1φ 42A 5.05kW | ||
| 補助ヒータ | 1 | 1φ 100V 1.0kW | |
| 2 | 1φ 100V 0.25kW | ||
| 最高温度 | 1500℃ | ||
| 常用温度 | 1500℃ | ||
| 発熱体 | 二ケイ化モリブデン (Mosi2） | ||
| シーズヒーター 2本 | |||
| 熱電対 | 制御用 R 2対、K 3対 計測用 9対 | ||
| 塗装 | N-3 | ||
| 雰囲気仕様 | |||
| 種類 | 大気 水蒸気 (max30vol%) | ||
| 圧力 | max 0.96MPa （第二種圧力容器) | ||
| 加圧方式 | コンプレッサー高圧エアーを、マスフローコントローラにて導入し、背圧弁での圧力制御方式 | ||
| その他 | 露点計、缶壁結露感知器 etc | ||
※ 改良などにより、予告無く仕様変更をする場合がございます。
その他 標準外仕様も製作いたしますので、お問い合わせください。
