電気炉 透明電気炉 Gold Furnace
■ 装置概要
石英管内面に金の薄膜をコーティングし、その中にヒーターを巻いた透明電気炉は、そのゴールドミラーによってヒーターからの熱線を95%以上反射し、遮熱、保温をします。発熱部からの熱放射を均一に効率よく反射するので、小さい電力で早い昇温が得られます。また反射材の熱容量が小さいため、下降温度特性や加熱レスポンスにも優れています。高温になると炉内が透けて見えますので試料の観察にも最適です。

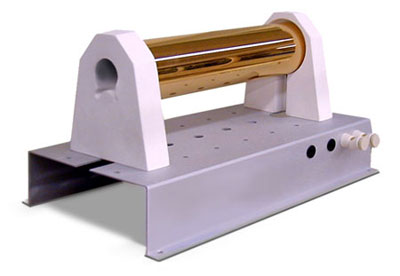

ゴールドファーナス
写真はAタイプ
● 特 長
高温時炉内が透明になり試料が見えます
反応管容量に対する重量、寸法比率が小さく小型軽量です
金の薄膜ミラーは単一発熱体であっても長い均熱帯が容易に得られます
加熱、保温特性がよく省エネ設計です
透明電気炉
● オプション
最大170φ×1000mmまでの製作が可能
真空及び各種ガス雰囲気仕様

● 温度制御BOX
専用温度制御ユニットを準備しています
高温時炉内が透明になった状態
 透明電気炉 仕様
 型  式 Aタイプ Bタイプ Cタイプ
 ゴールド管寸法 (径×長さmm) 81×305 81×500 110×500
 炉心管寸法 (径×長さmm) 41×406 41×609 61×609
 一次電源 1φ 200V 50〜60Hz
 設備電源容量 1.5KVA 2KVA 2.5KVA
 最高温度 900℃
 発熱体 金属ヒーター
 制御方式  電圧フィードバック式PID制御



※ 改良などにより、予告無く仕様変更をする場合がございます。
その他 標準外仕様も製作いたしますので、お問い合わせください。
