電気炉 管状型電気炉 MTシリーズ
■ 装置概要
オーソドックな管状型電気炉で用途、使用温度により各種サイズを生産しております。標準品は大別して温度により金属ヒーターと炭化珪素ヒーター、また形状では開閉式と非開閉式、水平垂直移動型などの種類があります。

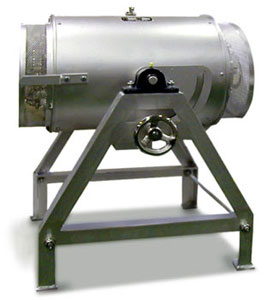

 管状型電気炉
管状型炭化ケイ素電気炉  MTS型
● オプション
  ○ 特殊構造によって金属ヒーターで常用1250℃も製作いたします。
  ○ 制御部は付属いたしておりません、制御方式と合わせ別途ご照会下さい。
  ○ 定格以外のものも製作いたしておりますご照会下さい。

 管状型電気炉 概略仕様
型  式 炉内寸法
内径×長さ
最高温度 設備電力
非開閉式 開閉式
 MTK□10-330 30φ×300mm 1000℃ 0.8kVA 1.1kVA
 MTK□10-440 40φ×400mm 1000℃ 1.5kVA 2.0kVA
 MTK□11-540 50φ×400mm 1100℃ 2.0kVA 2.5kVA
 MTK□11-640 60φ×400mm 1100℃ 2.5kVA 3.3kVA
 MTK□11-750 70φ×500mm 1100℃ 4.0kVA 4.5kVA
 MTK□11-1060 100φ×600mm 1100℃ 4.5kVA 5.5kVA
 * 型式の□のところは開閉式の場合は"W"の記号が入ります。

 管状型炭化ケイ素電気炉 概略仕様
型  式 炉内寸法
内径×長さ
最高温度1300℃用 最高温度1600℃用
設備電力 設備電力
 MTS□□-320 30φ×200mm 2.0kVA 3.0kVA
 MTS□□-420 40φ×200mm 2.5kVA 3.5kVA
 MTS□□-430 40φ×300mm 3.5kVA 4.5kVA
 MTS□□-520 50φ×200mm 3.0kVA 4.0kVA
 MTS□□-530 50φ×300mm 3.5kVA 5.0kVA
 MTS□□-635 60φ×350mm 4.5kVA 6.0kVA
 MTS□□-730 70φ×300mm 4.5kVA 6.5kVA
 MTS□□-740 70φ×400mm 5.5kVA 7.5kVA
 MTS□□-840 80φ×400mm 6.0kVA 8.0kVA
 MTS□□-850 80φ×500mm 7.0kVA 9.0kVA
 MTS□□-1050 100φ×500mm 8.0kVA 11.kVA
 MTS□□-1060 100φ×600mm 9.0kVA 12.0kVA
* □□内は最高温度×(100)の記号が入ります。



※ 改良などにより、予告無く仕様変更をする場合がございます。
その他 標準外仕様も製作いたしますので、お問い合わせください。
