イオナイザー イオンバー (コントローラ内蔵型 SIB4シリーズ)
■ 装置概要
 イオン生成能力を効率化させる独自の技術を採用した、
 高い除電性能を持つコントローラ内蔵型イオンバーです。
 放電針ソケットに外部からのパーティクル付着を妨ぐ構造を採用しており
 メンテナンス性にもたいへん優れています。

■ 構成
 SIB4-800〜SIB4-3200 (圧倒的なラインナップ 全17モデル)

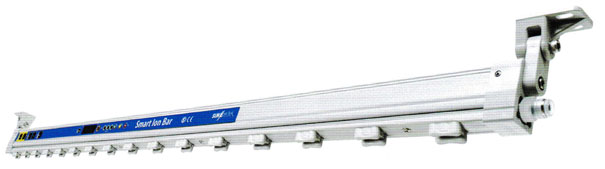

SIB4シリーズ イオンバー

■ 特長
 ○ 高い除電性能
  新開発の放電針ソケットを採用、コロナ放電の効率が向上しイオン生成時のロスを
  限りなく抑えることで高い除電性能を実現しました。
 ○ 省メンテナンス
 新開発放電針ソケットは放電針へのパーティクル付着を低減させる
 ワンタッチ着脱式ソケットにより放電針の交換も容易に行えます。
 放電針の清掃周期は、放電針清掃タイマー機能によりお知らせします。
   (Tip cleaning alarm)
 ○ 設置が容易
  イオンバー間の渡り配線が可能、配線作業が容易になりました。(最大4本まで)
 ○ 電圧調整機能
  放電針に印加される電圧を10段階で調整することが可能で、
  使用環境に合わせた最適な設定が行えます。
 ○ リモコンによる遠隔操作
  携帯性に優れたカード型リモコンでイオナイザー本体の周波数、イオンバランスを
  設定できます。
 ○ リアルモニタリングシステム(RMS) SIB4 オプション
  RS485通信によりイオンバーの稼働状況を遠隔監視できます。

■ 除電性能の向上
対向電極を内蔵することにより、放電針印加電圧を効率化、イオン生成率が向上、
また外部からのパーティクルの付着を低減させます。

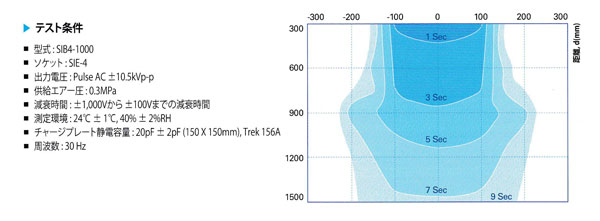

   SIB4 イオンバー除電性能

■ 放電針清掃タイマー機能
内蔵タイマーにより放電針の清掃周期を任意で設定可能です。
■ ±ピーク電圧調整機能
放電針に印加される電圧は8.0kVpp〜12.5kVppまで 0.5kV段階で調整可能です。
■ 放電針交換が簡単
 SIB4は、ワンタッチソケット式放電針を採用、容易に清掃ができ、すばやく交換ができます。
■ リモコンはカードタイプで携帯性に優れています
リモコンによりイオンバー本体の周波数設定、イオンバランス設定が行えます。
■ RMS(リアルモニタリングシステム)によりイオンバのモニタリングが行えます(オプション)
 RS485通信とイーサーネットを利用し遠方よりイオンバーの稼働状況を監視できるシステム。

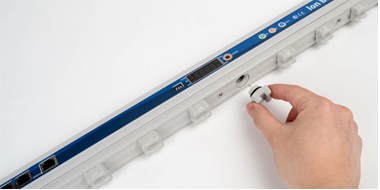

SIB4 イオナイザー 放電針交換作業
ソケット交換
 仕 様
 型式 SIB4-800〜SIB4-3200
 入力電源 DC24V (±5%)
 消費電力 Max 14.4 W
 イオン発生方式 コロナ放電 (パルスAC方式)
 エアー供給圧 0.1〜0.5Mpa CDA(クリーンドライエアー)or N2
 エアー接続口 1/8”ワンタッチ継手
 イオンバランス ±30 V 以下
 オゾン生成 ≦ 0.05ppm以下
 放電針材質 タングステン/シリコン(オプション)
 放電針交換 ソケット交換
 使用環境 0〜50℃、35%〜85%RH (結露なきこと)
 機能設定 本体/リモートコントロール
機能 周波数(Hz) 0.1 、0.3 、1、3、5、8、10、20、30、35、40、45、50
パルス比 40〜70% (+側)
出力電圧Level Positive1〜10、Negative1〜10
 アラーム機能 高電圧異常、放電針清掃
 インターフェイス RS485(RMS用)、リモート、ランステート
 除電距離 50〜2,000mm
 オプション RMS(リアルモニタリングシステム)、SBP-RD(DC電源ユニット)
 保証期間 御購入後 1年間
 付属品 中間ブラケット、電源ケーブル、通信ケーブル

 型式別寸法図

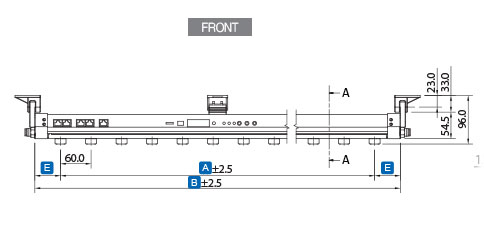

 イオンバー SIB4 寸法 フロント

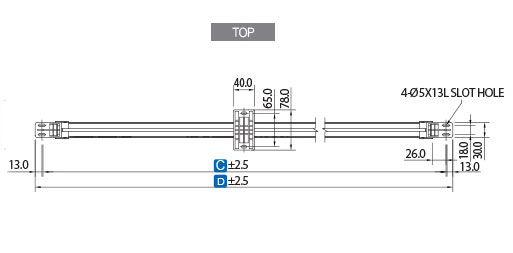

 イオンバーSIB4 寸法 トップ

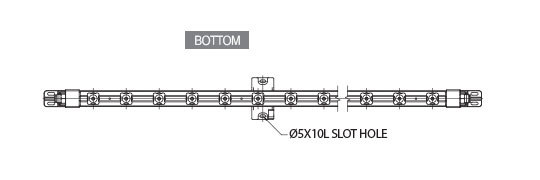

 イオンバーSIB4 寸法 ボトム

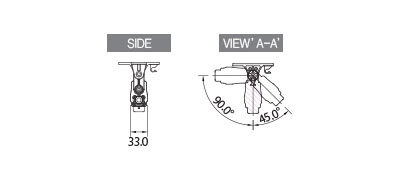

イオンバーSIB4 寸法 サイド 振り角度

型式/寸法(mm)
 No Model No
 1  SIB4-800  660   800    851   877 70.0
 2  SIB4-900  780   881    932   958 50.5
 3  SIB4-1000  900  1001  1052   1078  50.5
 4  SIB4-1200 1140 1241  1292   1318  50.5
 5  SIB4-1300 1260 1361  1412   1438  50.5
 6  SIB4-1500 1380 1481  1532   1558  50.5
 7  SIB4-1600 1500 1601  1652   1678  50.5
 8  SIB4-1700 1620 1721  1772   1798  50.5
 9  SIB4-1800 1740 1841  1892   1918  50.5
 10  SIB4-2000 1860 1961  2012  2038 50.5
 11  SIB4-2100 1980 2081  2132  2158 50.5
 12  SIB4-2200 2100 2201  2252  2278 50.5
 13  SIB4-2300 2220 2321  2372  2398 50.5
 14  SIB4-2500 2340 2441  2492  2518 50.5
 15  SIB4-2700 2580 2681  2732  2758 50.5
 16  SIB4-3000 2820 2921  2972  2998 50.5
 17  SIB4-3200 3060 3161  3212  3238 50.5


 型式 (中間ブラケット数 放電針数  )
型式 中間ブラケット  放電針数    型式  中間ブラケット  放電針数
 SIB4-800 12     SIB4-2000  32
 SIB4-900 14    SIB4-2100 34
 SIB4-1000  16     SIB4-2200  36
 SIB4-1200  20     SIB4-2300  38
SIB4-1300 22     SIB4-2500  40
 SIB4-1500  24     SIB4-2700  44
SIB4-1600 26     SIB4-3000  48
 SIB4-1700  28     SIB4-3200  52
 SIB4-1800  30

 付属品
 イオンバー SIB4 付属品
